[ O2D 만들기 ] 모터 드라이버 장착 및 모터 배선 정리

페이지 정보

profile_image
작성자 회원 등급아린
댓글 2건 조회 1,407회 작성일 20-11-23 14:13

본문

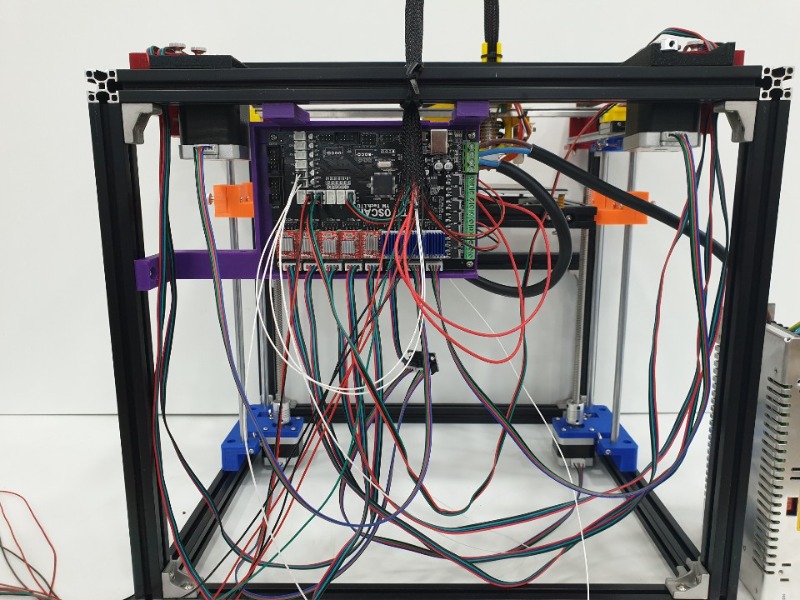

배선 완성된 모습입니다.

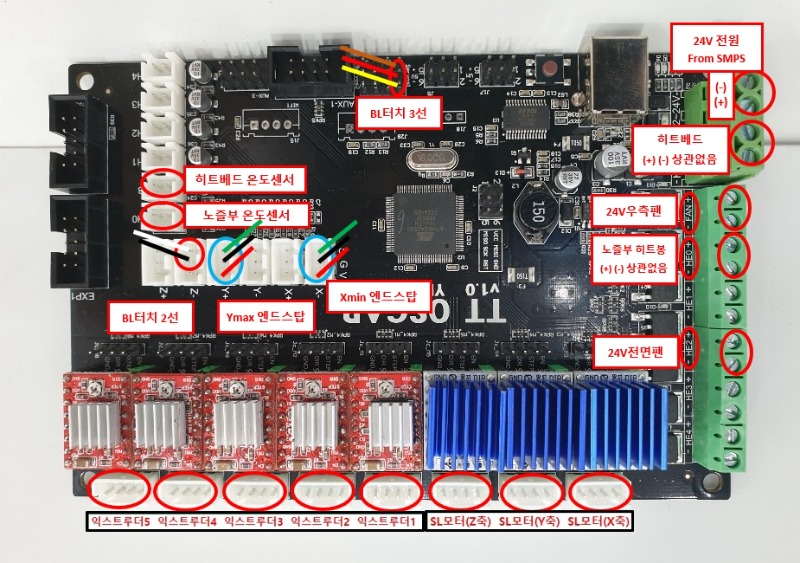

배선 모식도입니다.





보드 모식도.jpg

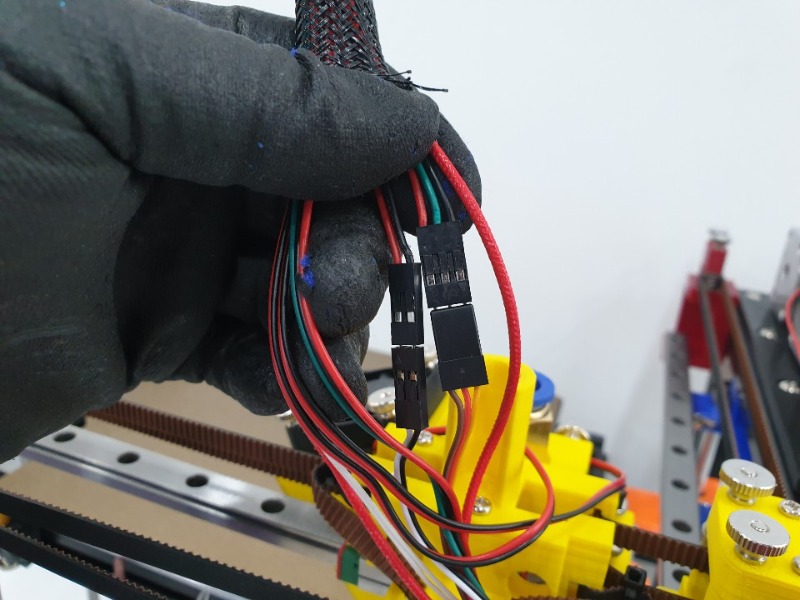

노즐부에서 BL터치 2,3선 을 연장선이용하실때~~ 색깔을 잘 맞추시고 기억하셔야합니다~~

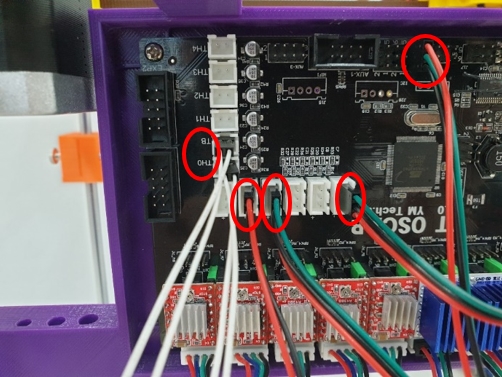

BL3선.jpg     BL엔드온도.jpg





배선 순서는 크게 상관없습니다~~





저는 BL터치 , 엔드스탑 , 온도센서 순으로 연결했습니다.

1. BL터치 3선 , BL터치 2선 Z-  엔드스탑 2개중 한개는 X축 / Y축

2. 온도센서 두개중 한개는 히트베드  /  노즐부 입니다. 순서는 도식화보시면서~~

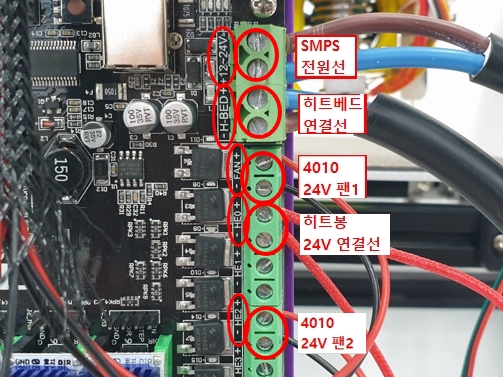

전원선 배선1.jpg





여기서 주의할 사항은 (+)(-) 잘보고 연결하셔야 합니다.

SMPS(+) , 히트베드 (+) 잘보셔야하고~~

4010 24V 팬2 번은 노즐부 팬이기때문에 50도씨 부터 팬이 돌아요~~

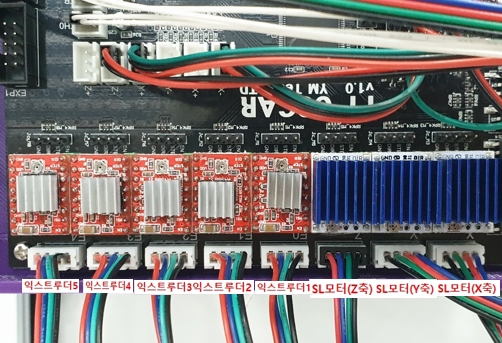

익스트루더 & SL 모터 X,Y,Z 축 배선정리!!

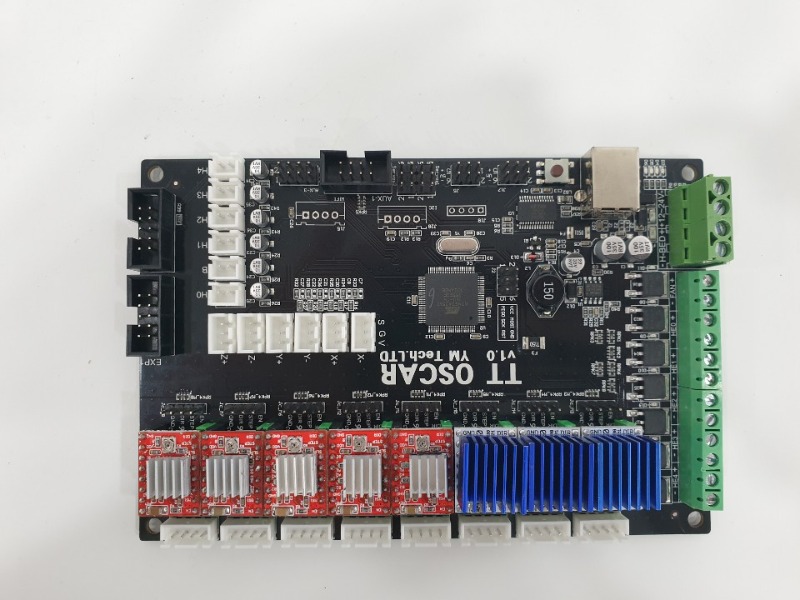

이건 저희  얄리3D 에서  미리

A4988 (익스트루더 5개) , TMC2208 (SL모터 3개)

를 테스터 해서 동봉해드리기에~ 모습만 보여드립니다~~ ^^

저기에 배선만 체결하시면 됩니다~~






KakaoTalk_20201123_144502073.jpg      KakaoTalk_20201123_144502073_01.jpg

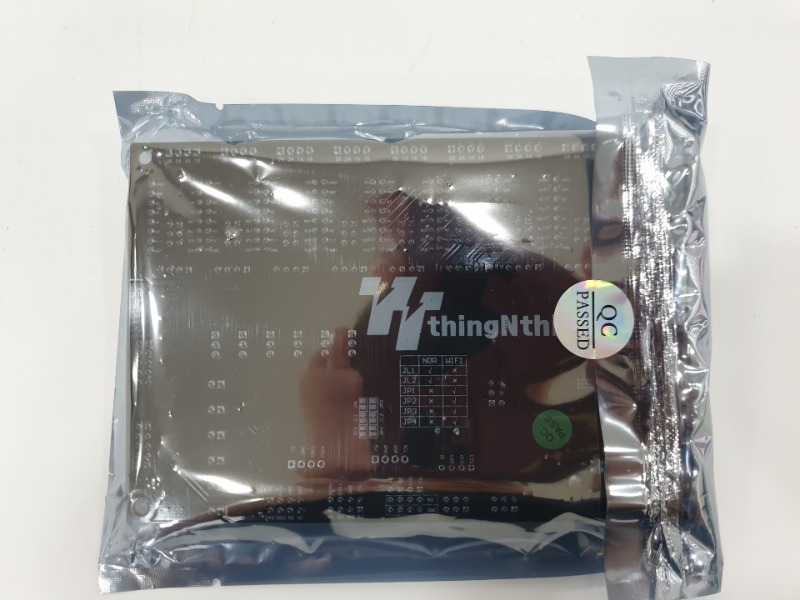

이렇게 QC 스티커 붙여서 배송됩니다~~ ^^*
