본문

 출력물 : 노란색파츠



준비물 : X축 LM블럭(M3 25mmX4) ,



                        4010 24V 팬(M3 20mmX4 , 스틸노브X4) , 벨트조립(M3 8mmX2) , M3 40mmX2 , M3 50mmX2 , 스틸노브X4

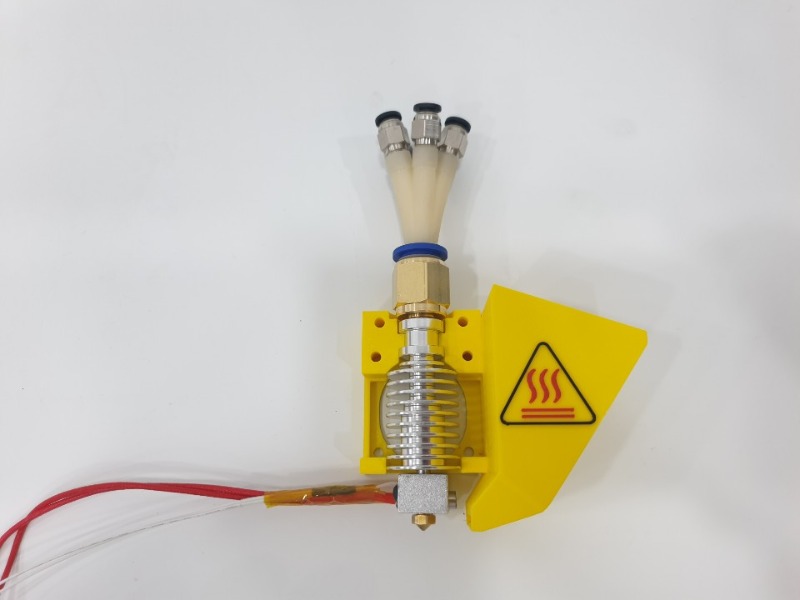

파란색 피팅에 꽂혀있는 스플리터는 분리하여 놔두시고 하면 되겠습니다.



(스플리터는 제일 마지막에 다시 조립하면 됩니다.)

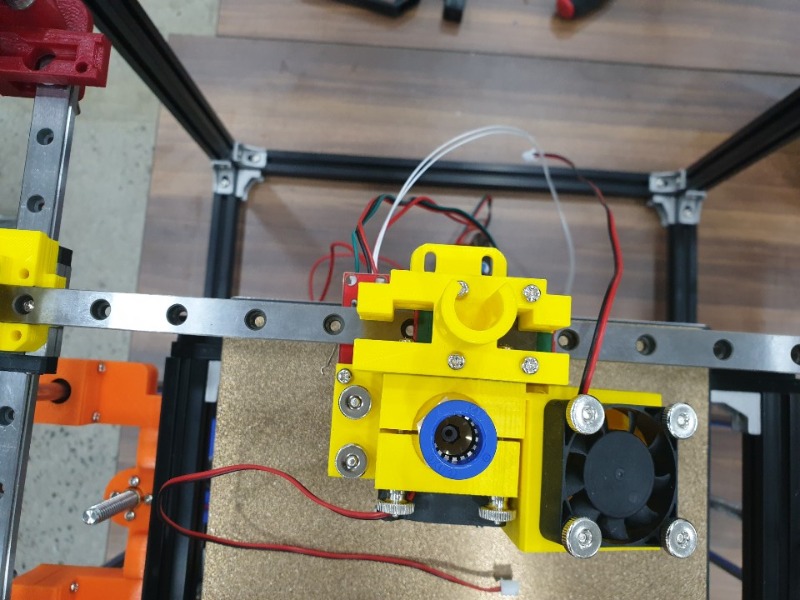

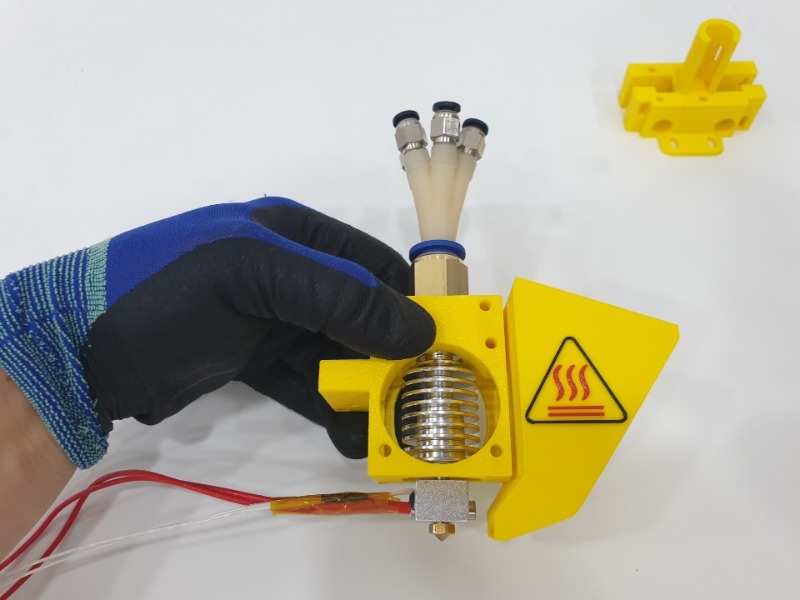

정면사진.jpg 벨트조립 첫장면.jpg



LM블럭위에 파츠를 올리고 M3 25mm 4개로 고정을 먼저하시고 , M3 50mm 2개를 끼워넣고 ,



벨트조립 준비를 해주시면 됩니다.



저 방향으로 벨트를 한쪽식 넣고 M3 8mm 볼트 두개를 넣고 돌리면 고정됩니다!



(벨트를 조일때 벨트를 아래방향으로 내리면서 볼트조임을 해주시면 베어링을 타고돌때 안정적입니다.)





KakaoTalk_20201119_114338412_13.jpg  KakaoTalk_20201119_114338412_12.jpg

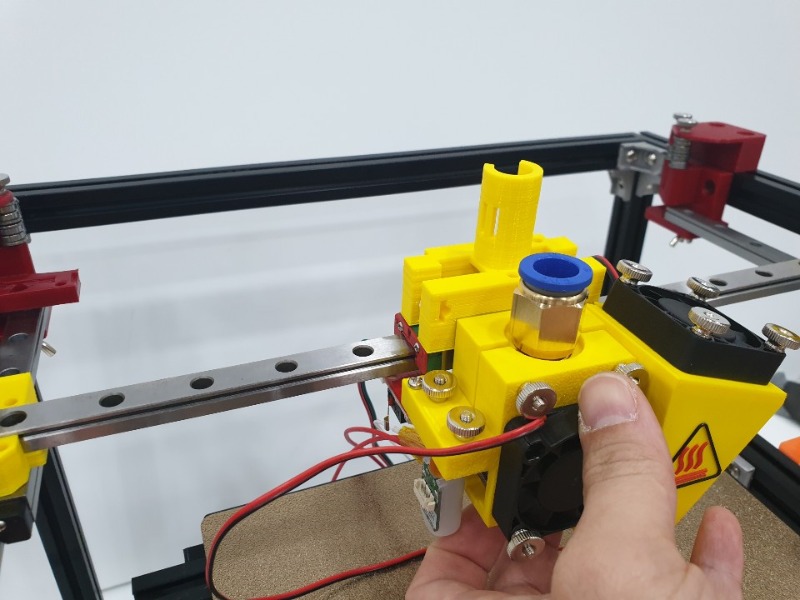

이렇게 맞추시고 LM블럭위에 고정했던 파츠와 조립을 시작하겠습니다.



KakaoTalk_20201119_114302762_28.jpg  KakaoTalk_20201119_114302762_27.jpg



이런식으로 조립이 끝났으면 이젠 벨트를 조립해보겠습니다.







 < 벨트조립 >

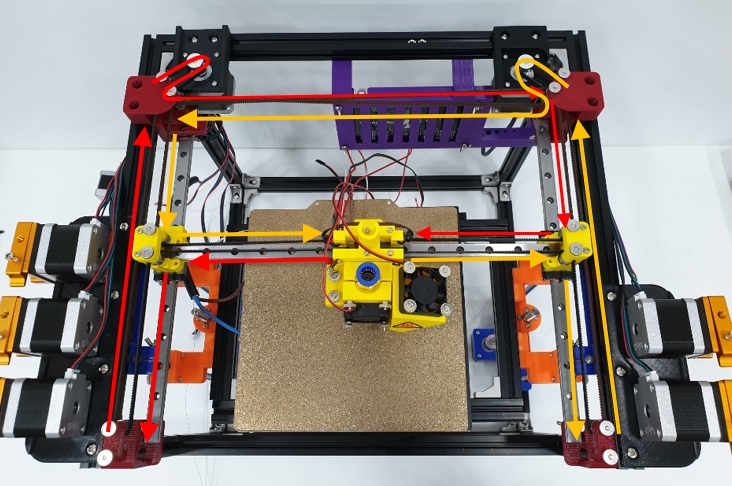

벨트조립 모형도.jpg



벨트조립 첫 시작은 가운데 노즐부 부터 시작하여



윗쪽으로 도는 벨트는 정면 왼쪽에서 시작하고 (빨간색 화살표)



아래쪽으로 도는 벨트는 정면 오른쪽으로 시작하시면 됩니다. (노란색 화살표)



윗 그림과 같은 방향으로 돌리시면서 알파,베타 모터풀리를 돌때 잘 맞물리게 돌려주시면 되겠습니다.

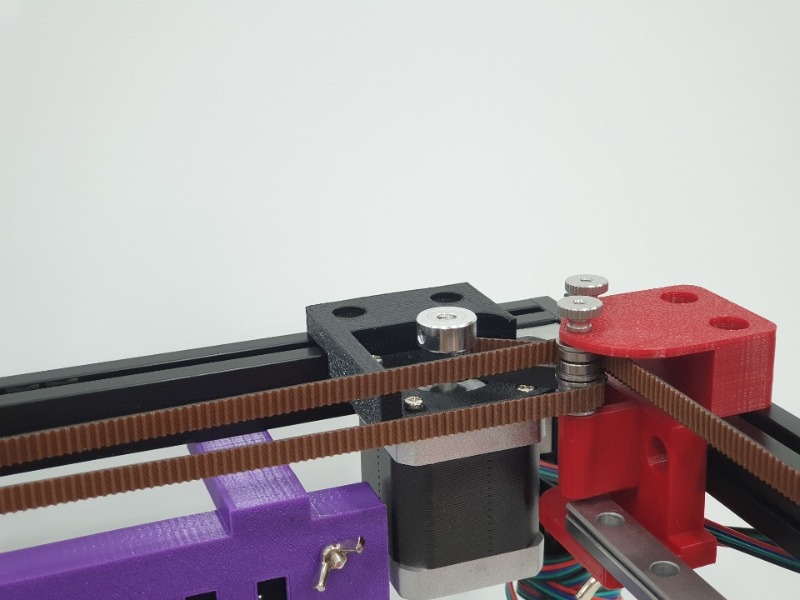

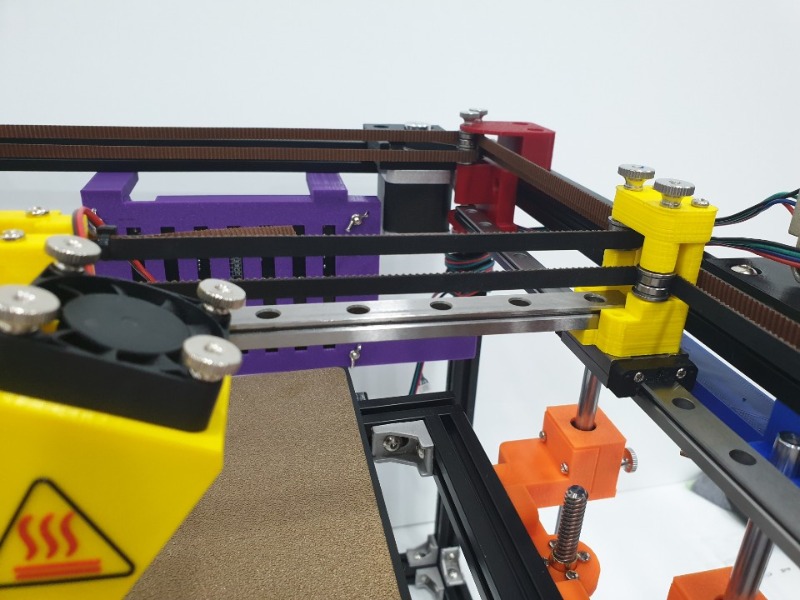

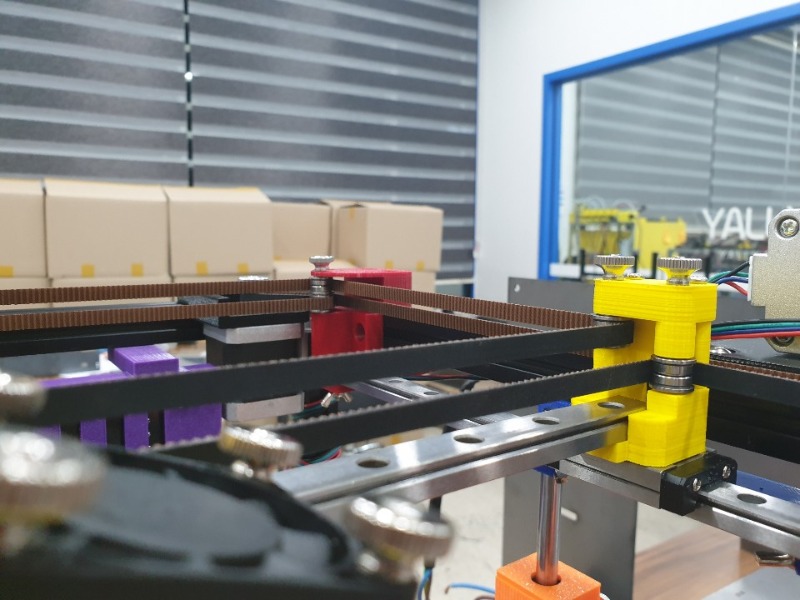

KakaoTalk_20201119_114155722_02.jpgKakaoTalk_20201119_114155722_19.jpg KakaoTalk_20201119_114155722_18.jpgKakaoTalk_20201119_114155722_12.jpgKakaoTalk_20201119_114155722_06.jpg    KakaoTalk_20201119_114155722_25.jpg

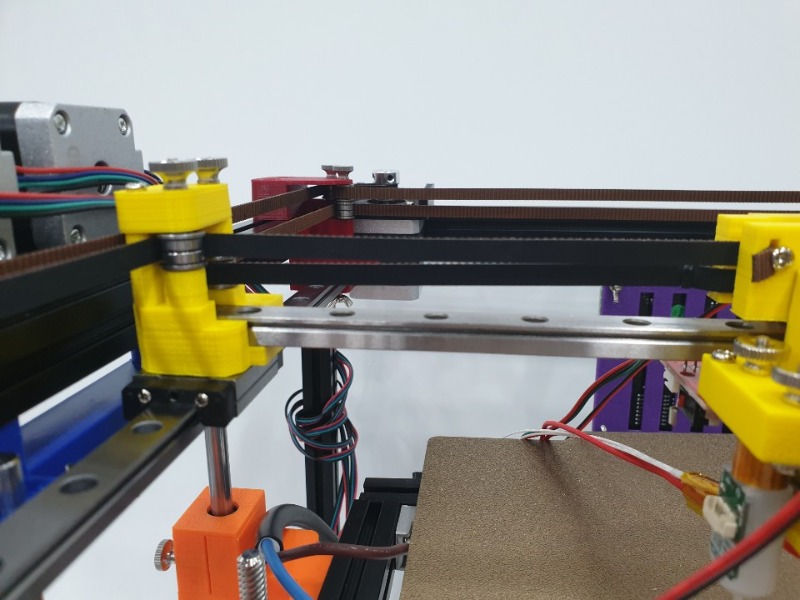

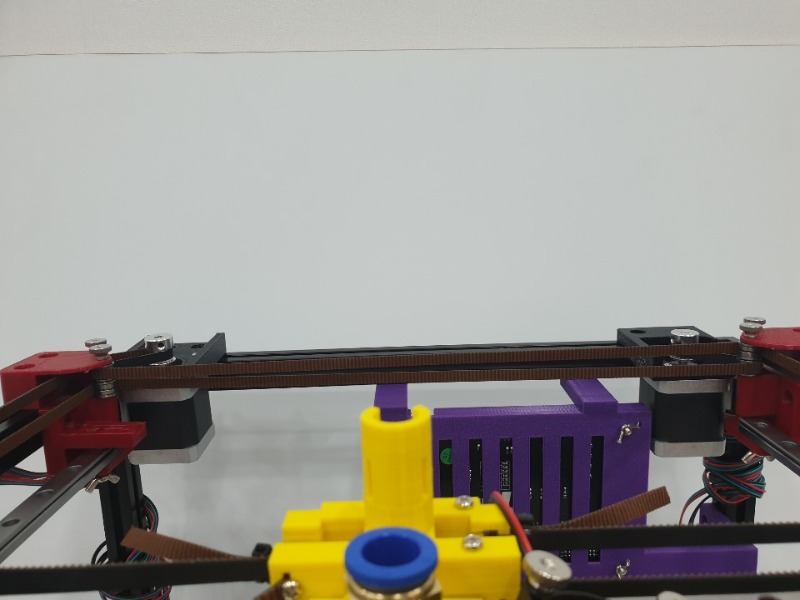

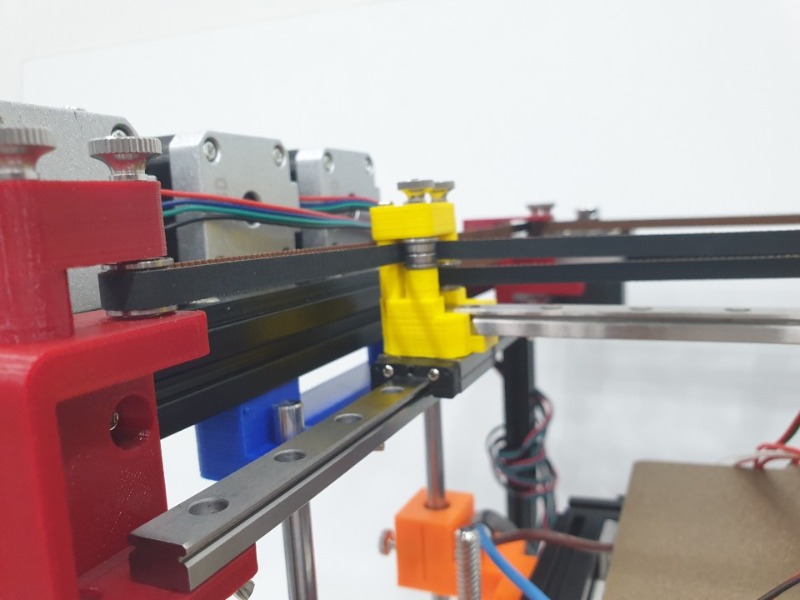

<벨트 왼쪽으로 돌리는 모습>

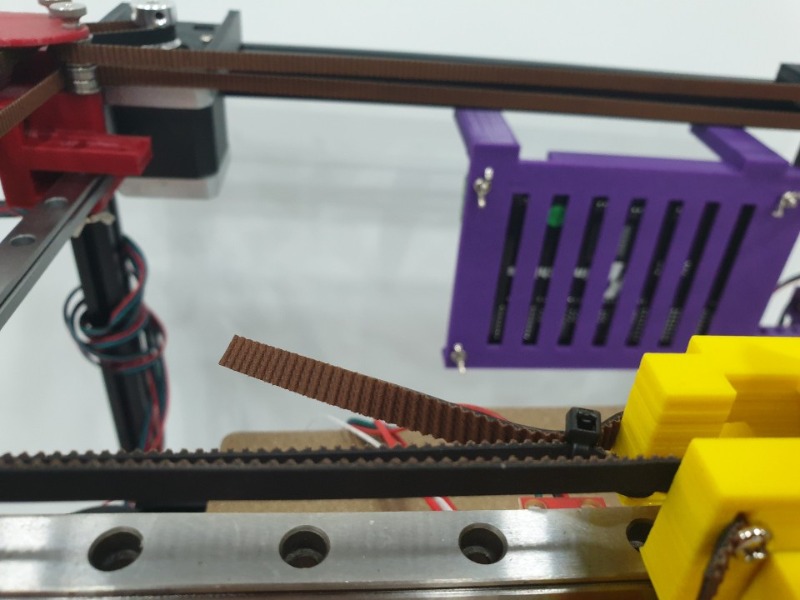

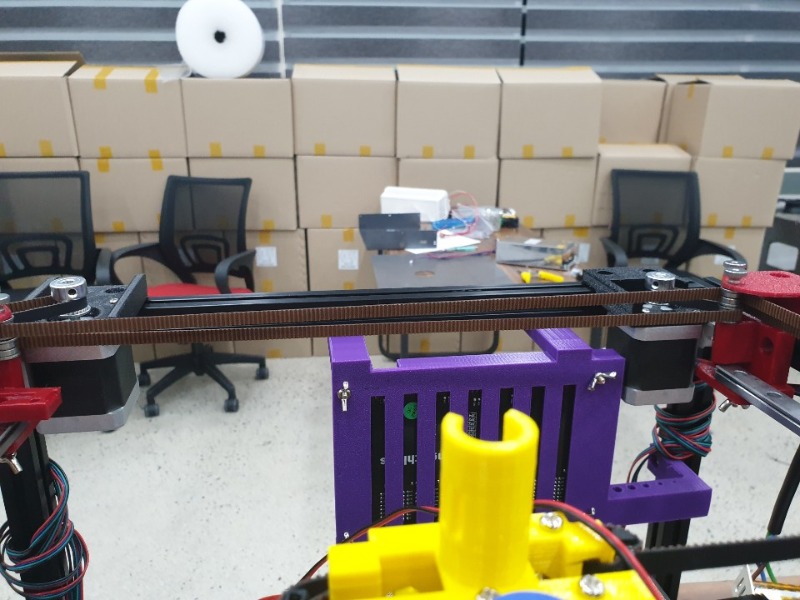

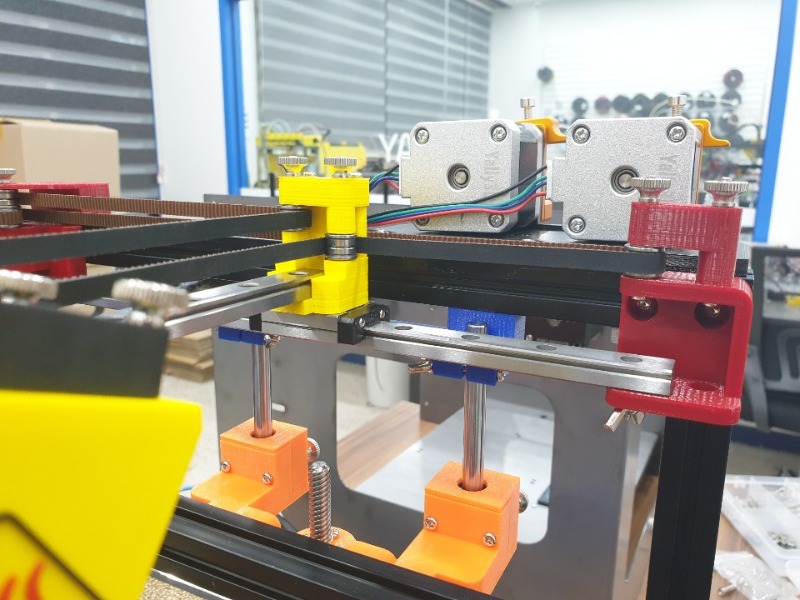

KakaoTalk_20201119_114155722_09.jpgKakaoTalk_20201119_114155722_21.jpgKakaoTalk_20201119_114155722_20.jpgKakaoTalk_20201119_114155722_06.jpgKakaoTalk_20201119_114155722_29.jpgKakaoTalk_20201119_114155722_05.jpg

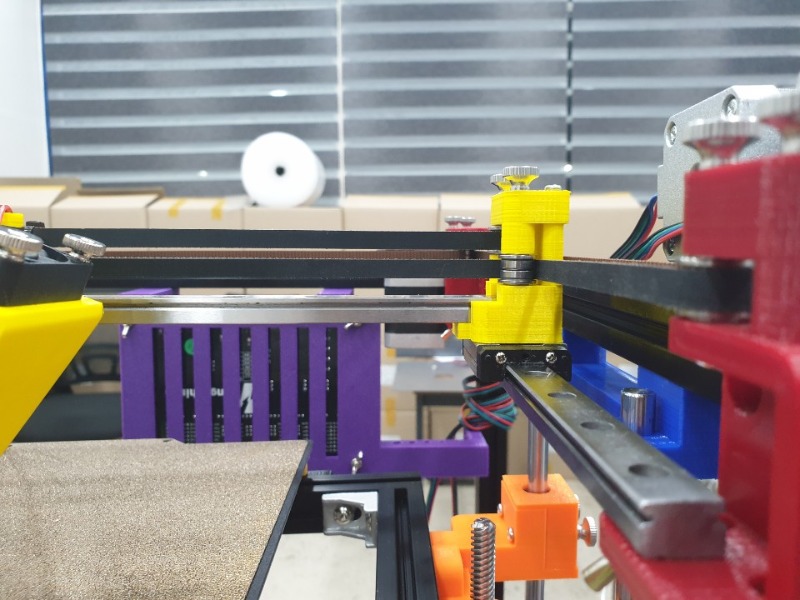

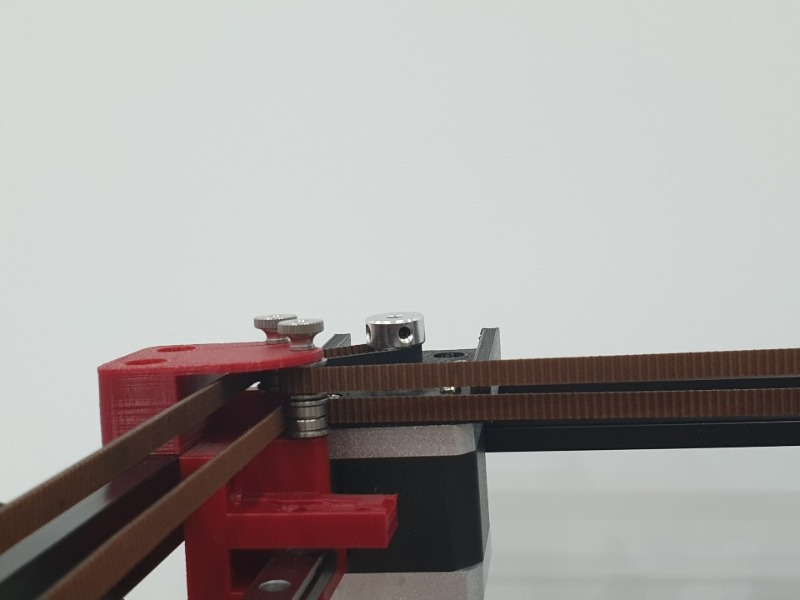

<벨트 오른쪽으로 돌리는 모습>
